Projeto Gaia - Grupo de Astronomia e Astrofísica

Proprietários:
Grupo de Astronomia e Astrofísica
Diretório Acadêmico - PUC Minas.

Construção de um telescópio de 406 mm de abertura, em montagem equatorial inglesa, para pesquisa e trabalhos práticos do grupo.

O projeto será desenvolvido em etapas:

Se desejar ver melhores detalhes dos desenhos, entre em contato conosco e disponibilizaremos os originais

• 000 - Lay out do telescópio
  010 - Lay out do observatório
• 100- Estrutura do tubo
  • 110 - Caixa central
    • 111 - Eixo de declinação
    • 112 - Circulo de declinação
    • 113 - Mecanismo de bloqueio Dec
    • 114 - Corte chapa de bloqueio da declinação
    • 115 - Embreagem, coroa & sem-fim
    • 117 - Sistema de posicionamento da declinação (go-to)

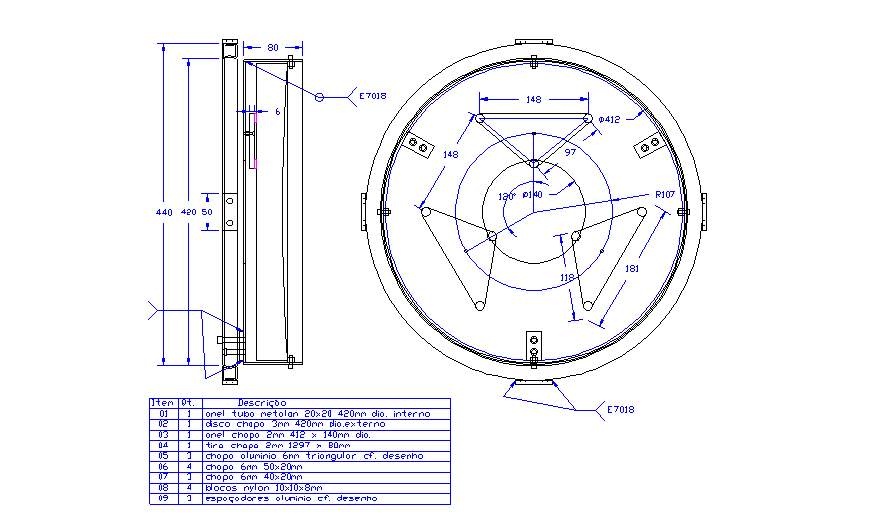

  • 120 - Célula do espelho primário
    121 - Sistema de apoio / colimação
  • 130 - Anel frontal
    • 131 - Aranha
    • 132 - Suporte do secundário

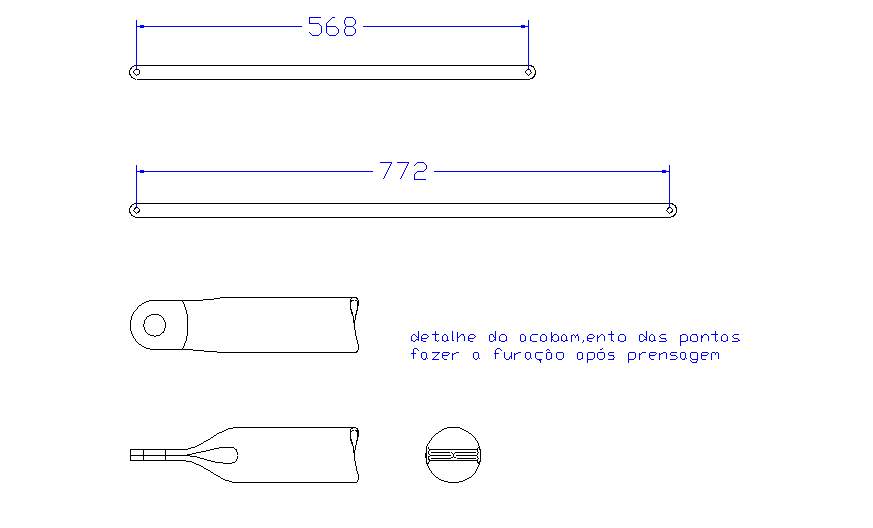

  • 140 - Tirantes
  • 150 - Barra e contra-peso
• 200 - Eixo polar

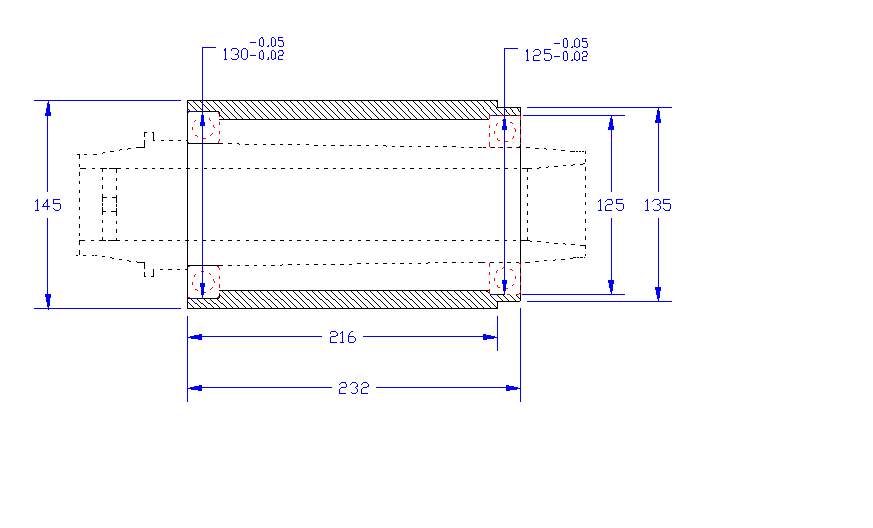

  • 210 - Caixa rolamento central
  • 220 - Mancal Sul
    • 221 - Caixa Mancal Sul
    • 222 - Circulo horário
  • 230 - Mancal Norte
    • 231 - Caixa Mancal Norte

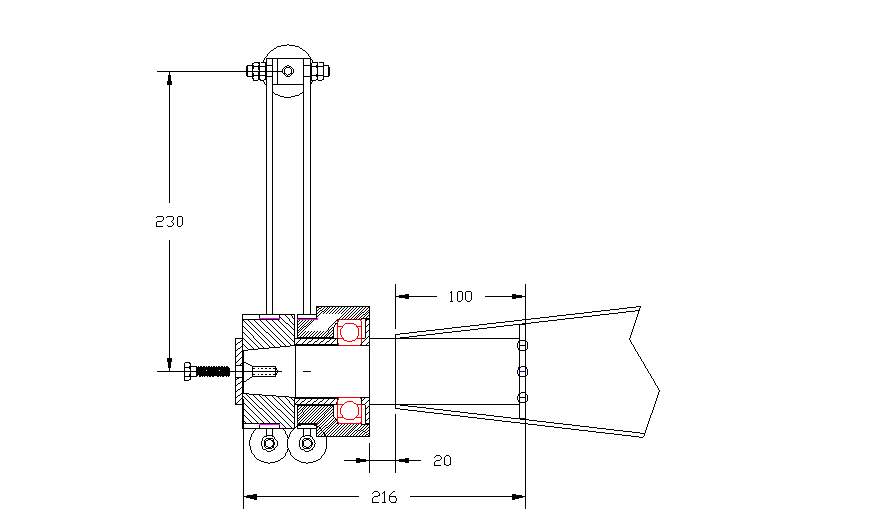

    • 232 - Bloqueio do mancal norte
    • 233 - Mecanismo de bloqueio AR
    • 234 - Corte chapa de bloqueio da AR
    • 235 - Embreagem, coroa & sem-fim
    • 236 - Sistema de acompanhamento
    • 237 - Sistema de posicionamento (go-to)
• 300 - Pilares
  • 310 - Pilar Sul
  • 320 - Pilar Norte
    • 321 - Suporte mec. acionamento



  ---
