Pergunta:

- Como podemos testar a existência de tensões internas em um bloco de vidro?

Resposta:

- Use luz polarizada para atravessar o bloco a ser testado e observe-o através de um filtro polarizador.

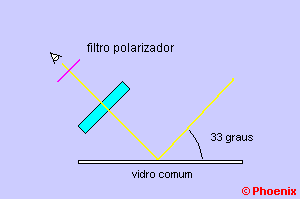

Um dos meios de se obter luz polarizada, é refletí-la em um vidro comum com um ângulo de 33º.
Vá girando o filtro e você poderá ver franjas coloridas no interior dos blocos (plásticos e acrílico também apresentam as franjas).

Franjas regular e simetricamente espalhadas indicam poucas tensões internas, enquanto que franjas tortas e que terminam bruscamente nas bordas indicam os pontos de concentração de tensões. As cores permitem identificar os pontos de compressão e de tração.

Modelos plásticos de peças mecânicas podem ser analisadas deste modo para estudo das distribuições de esforços e pontos de provável ruptura.

Uso do filtro polarizador

Marcelo Moura - Observatório Phoenix
