Projeto Atlas - Amateur Telescope Laboratory for Astronomical Science
Proprietários:
Ceamig - Centro de Estudos Astronômicos de Minas Gerais
Grupo Atlas.
Construção de um telescópio de grande abertura, em montagem equatorial com split-ring (anel fatiado), para pesquisa de super-novas, asteróides, cometas e objetos trans-netunianos.
Se desejar ver melhores detalhes, escreva para nós e disponibilizaremos os desenhos originais.
- LO-1 - Lay out cúpula
LO-1.1 - Lay out do observatório
- LO-2 - Lay out roll-off
- LO-2.1 - Base alvenaria
- LO-2.1a - Localização e detalhes da base de alvenaria
- LO-3 - Lay out base provisória
- TT-0 - Estrutura do tubo (truss-tube)

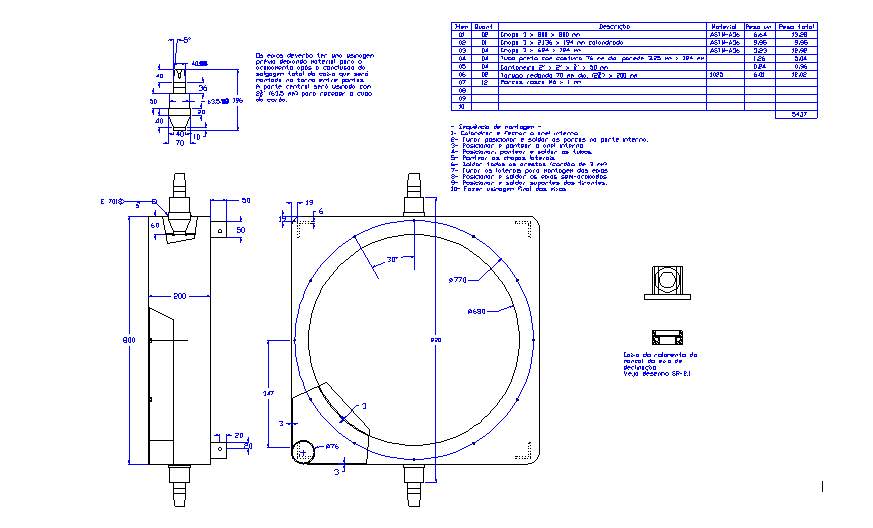

- TT-1 - Corpo central
- TT-1.1 - Mecanismo de acionamento da declinação
- TT-1.2 - Círculo de declinação
- TT-1.3 - Suporte da buscadora
- TT-1.4 - Acoplamento do encoder

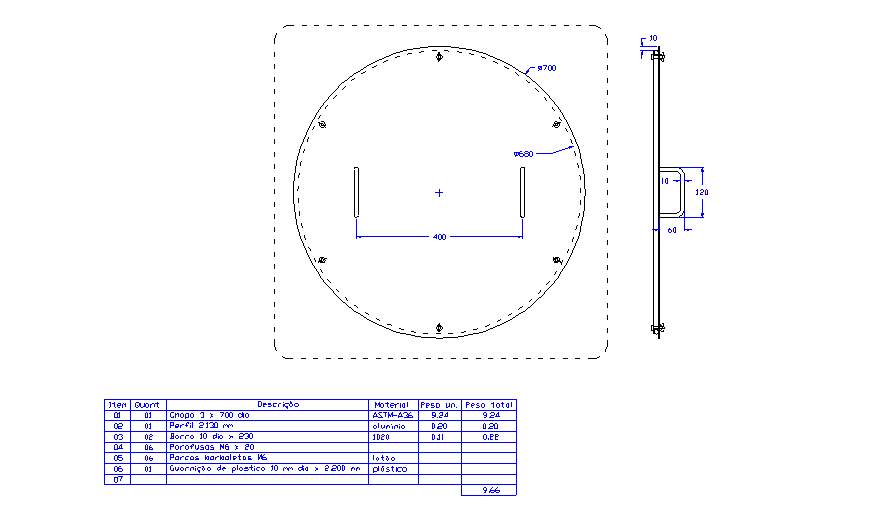

- TT-1.5 - Tampa protetora
- TT-2 - Conjunto da célula do primário
- TT-2.1 - Célula do espelho primário
- TT-2.1.1 - Sistema de apoio de 18 pontos flutuantes
- TT-2.1.2 - Blindagem do espelho
- TT-3 - Alojamento da célula
- TT-4 - Suporte da célula
- TT-5 - Tirantes
- TT-5.1 - Dispositivo de prensagem
- TT-5.1 - Dispositivo de prensagem (isométrico)
- TT-6 - Conjunto do Anel frontral
- TT-6.1 - Anel
- TT-6.2 - Suporte do espelho secundário
- TT-6.3 - Aranha
- TT-6.4 - Suporte do focalizador
- TT-6.4a - Suporte do focalizador (isométrico)
- TT-6.5 - Suporte da câmara
- BA-1 - Base do telescópio
- SR-1 - Conjunto do eixo polar
- SR-2 - Mancal principal (split-ring)
- SR-2a - Corte da chapa do mancal
- SR-2.1 - Mancal de declinação e suporte
- SR-3 - Estrutura de suporte do anel

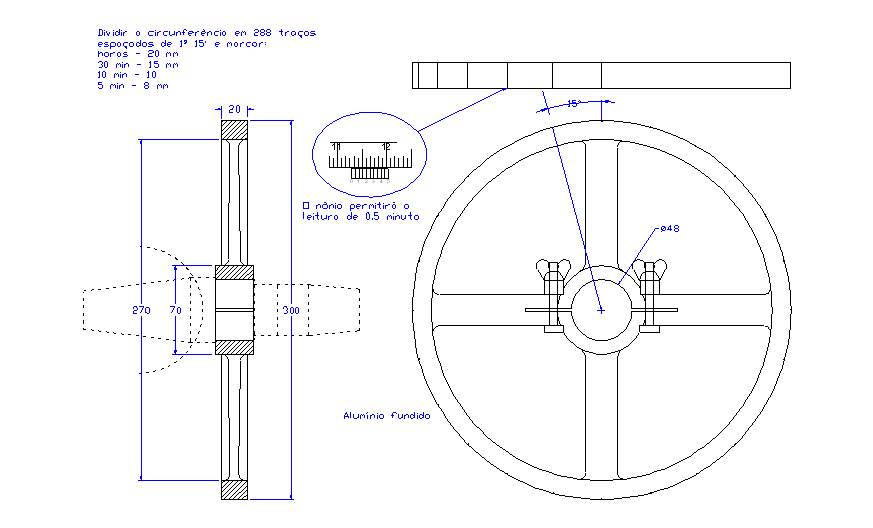

- SR-3.1 - Circulo horário

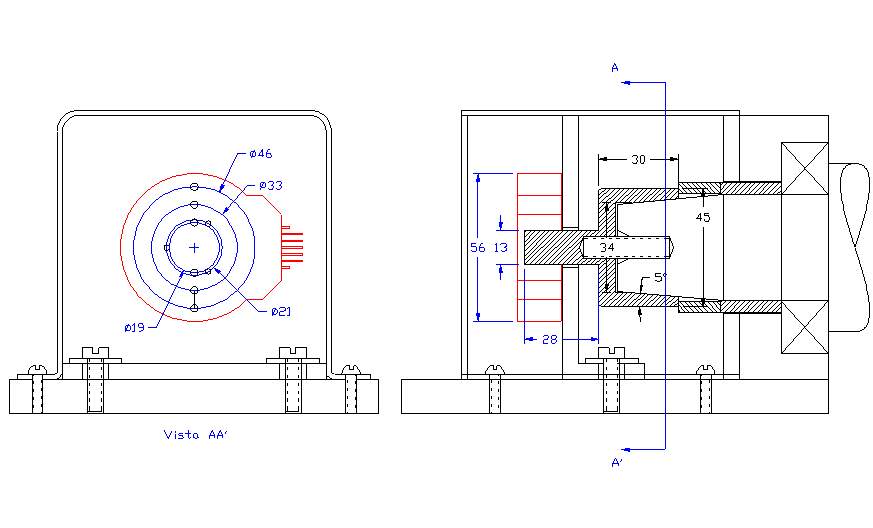

- SR-3.2 - Acoplamento do encoder
- SR-3.3 - Mancal secundário do eixo polar
- SR-4 - Conjunto do Rolo de apoio
SR-4.1 - Rolo de suporte e acionamento
